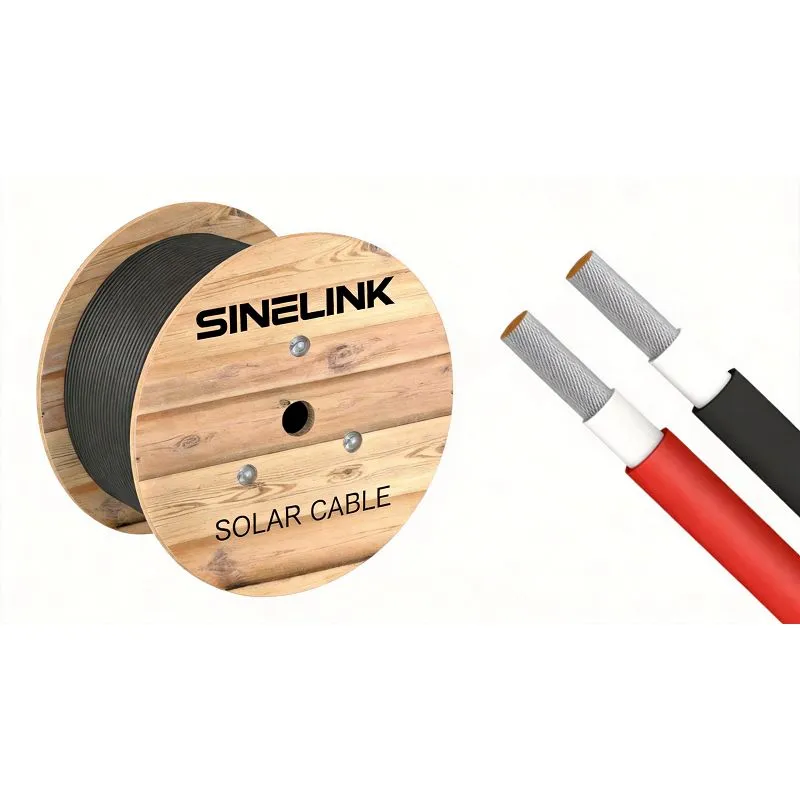

Termék áttekintése

A 10 mm-es egyenáramú szolárkábel a szabványos huzalozáson túl az egyenáram-gyűjtés és a közepes{1}}távolságú áramelosztás területére kerül. A 10 mm²-es ónozott rézvezetővel lényegesen alacsonyabb méterenkénti ellenállást biztosít, mint a könnyebb kábelméretek -, ami közvetlenül a tömb és az inverter közötti átvitel során kevesebb energiaveszteséget jelent. Kereskedelmi háztetők, ipari üzemek és közepes méretű -földre szerelt{7}}rendszerek esetén kitölti a hézagot a mindennapos szálkábelek és a nagy teherbírású-méretek között, amelyek a fővonali-használatra vannak fenntartva.

Műszaki adatok

Paraméter	Specifikáció
Vezető mérete	10 mm²
Vezető anyag	Ónozott réz, több-szálú
Kábel típusa	Egy-eres PV DC kábel
Névleges feszültség	1000V AC/1500V DC
Szigetelés	Elektron-térhálós-halogén-mentes vegyület
Külső hüvely	UV-stabilizált halogén-mentes vegyület
Hőmérséklet tartomány	-40 fok -90 fok
Rövid{0}}áramköri hőmérséklet	Akár 250 fok (5s)
kb. Külső átmérő	~8,1 mm
kb. Súly	~145 kg/km
Láng teljesítmény	Alacsony füstölés, halogén-mentes, égésgátló-
Szín	Fekete, piros vagy egyedi
Tanúsítvány alapja	TUV PV kábel szabvány

Alapvető felhasználások

A 10 mm-es kábel akkor lép be a képbe, amikor egy napelemes projekt egyenáramú oldala kevésbé kezd kinézni rövid vezetékek gyűjteményének, és inkább egy strukturált áramelosztó hálózatnak. Ez a praktikus középút, elég erős a nagyobb-terhelésű gyűjtőáramkörök kezelésére, de nem olyan nehéz, hogy megnehezítse a telepítést vagy szükségtelenül megnövelje az anyagköltséget.

DC gyűjtés a kombinálópontok között

Ha több húr konvergál egy kombinálódobozban, és a kombinált áramnak tovább kell jutnia az inverterhez, a 10 mm-es kábel kényelmes elektromos tartalékkal hordozza ezt a terhelést. Csökkenti a gyűjtő-szintű áramkörökben felhalmozódó feszültségesést, védve a rendszer hozamát.

Közepes -távolságú berendezések csatlakozása

Sok kereskedelmi és ipari projektben az inverter helyiség nem közvetlenül a tömb mellett található. Gyakoriak a 30-60 méteres kábelutak. Ezeken a távolságokon a 10 mm-es kábel észrevehetően jobb teljesítményt nyújt, mint a 6 mm-es, ami elegendő ahhoz, hogy valódi különbséget tudjon elérni az energiaszállításban anélkül, hogy egy sokkal nehezebb mérőműszerre ugorna.

Nagyobb tetőre és földre{0}}szerelt tömbök

A beépített kapacitás növekedésével az egyenáramú-oldalsó áramkörökön átfolyó áram. 10mm-es kábel támogatja a kereskedelmi tetőkön, raktárépületekben és közepes-földre szerelt-rendszerekben található magasabb áramszinteket, ahol a 4 mm-es vagy 6 mm-es kábel alulméretezett lenne a munkához.

Alkalmazási forgatókönyvek

Kereskedelmi tetőtéri napelem

Kereskedelmi háztetőkön, például bevásárlóközpontokban, irodaházakban, logisztikai raktárakban 10 mm-es kábel kezeli a tömbszakaszok és a központi inverteres berendezések közötti egyenáram-gyűjteményt. Kontroll alatt tartja a vezetékveszteségeket a kereskedelmi épületek által jellemzően kialakított kábeltávolságon keresztül, és tartóssága ellenáll a gyalogos forgalomnak és a működő háztetőkön szokásos karbantartási igényeknek.

Ipari üzemek telepítése

A gyárak és gyártólétesítmények gyakran nagy tetőterülettel rendelkeznek, de az elektromos berendezéseket erre a célra szolgáló helyiségekben helyezik el, bizonyos távolságra . 10mm-es kábelhidaktól, amelyek hatékonyan hézagok, és nagyobb egyenáramot visznek át az épületen anélkül, hogy a könnyebb kábelek által kiváltott feszültségesési büntetés nélkülöznének.

Közepes méretű-földre szerelt-projektek

A több száz-kilowatt-teljesítményű, földre szerelt-rendszereknél a 10 mm-es kábel jól működik a gyűjtő-szintű kábelezésként a húrcsoportok és a mezőkombináló dobozok között. Kültéri konstrukciója megbirkózik a vezetékekbe való közvetlen betemetéssel, a nyitott-levegős kábeltálca-elvezetéssel és a helyszíni telepítés általános kopásával.

Solar Plus tároló egyenáramú áramkörök

Az akkumulátortárolóval párosított napelemes rendszerekben bizonyos egyenáramú-oldali áramkörök több áramot visznek át, mint a normál szálkábel, amely hatékonyan kezeli a. 10mm-es kábelt ezekhez a nehezebb áramkörökhöz, az akkumulátorrackek és az egyenáramú buszok közé, vagy a kombináló kimenetei és a hibrid inverter bemenetei közé.

Kiválasztási útmutató

A 10 mm-es egyenáramú szolárkábel a megfelelő választás, ha az áramkör túlmutat az alapvető húrok összekapcsolásán, és gyűjtő- vagy elosztóvezetékként kezd működni. Gondolj bele, amikor:

A kombinált áramköri áram meghaladja a 6 mm-es kábel kényelmes tartományát
A kábelvezetési távolság a 30-60 méteres tartományba esik
A projekt kereskedelmi vagy ipari méretű, nagyobb beépített kapacitással
A feszültségesés elemzése azt mutatja, hogy a kisebb kábelméretek a tervezett útvonalon marginálisak

A szabványos lakossági huzalozáshoz általában 4 mm vagy 6 mm elegendő. Nagy teljesítményű-trönkvonalak, nagy-távolságú átvitel vagy nagyon nagy áramú áramkörök esetén a 16 mm-es vagy a 25 mm-es a kapacitás következő szintjét biztosítja.

Szállítás és műszaki támogatás

A kábelt tekercsben, tekercsben vagy exportdobban szállítjuk a rendelési mennyiségtől és a logisztikai követelményektől függően. Egyedi hosszúságú vágás, privát-címkejelölés és projekt-specifikus csomagolás áll rendelkezésre.

A műszaki támogatás kiterjed a kábelválasztásra a rendszerfeszültség, az áramköri áram, a telepítési mód és az útvonal hossza alapján. A specifikációs lapok, a tesztjelentések és az exportdokumentáció koordinálható a projektvásárlók, a forgalmazók és az EPC-vállalkozók számára.
